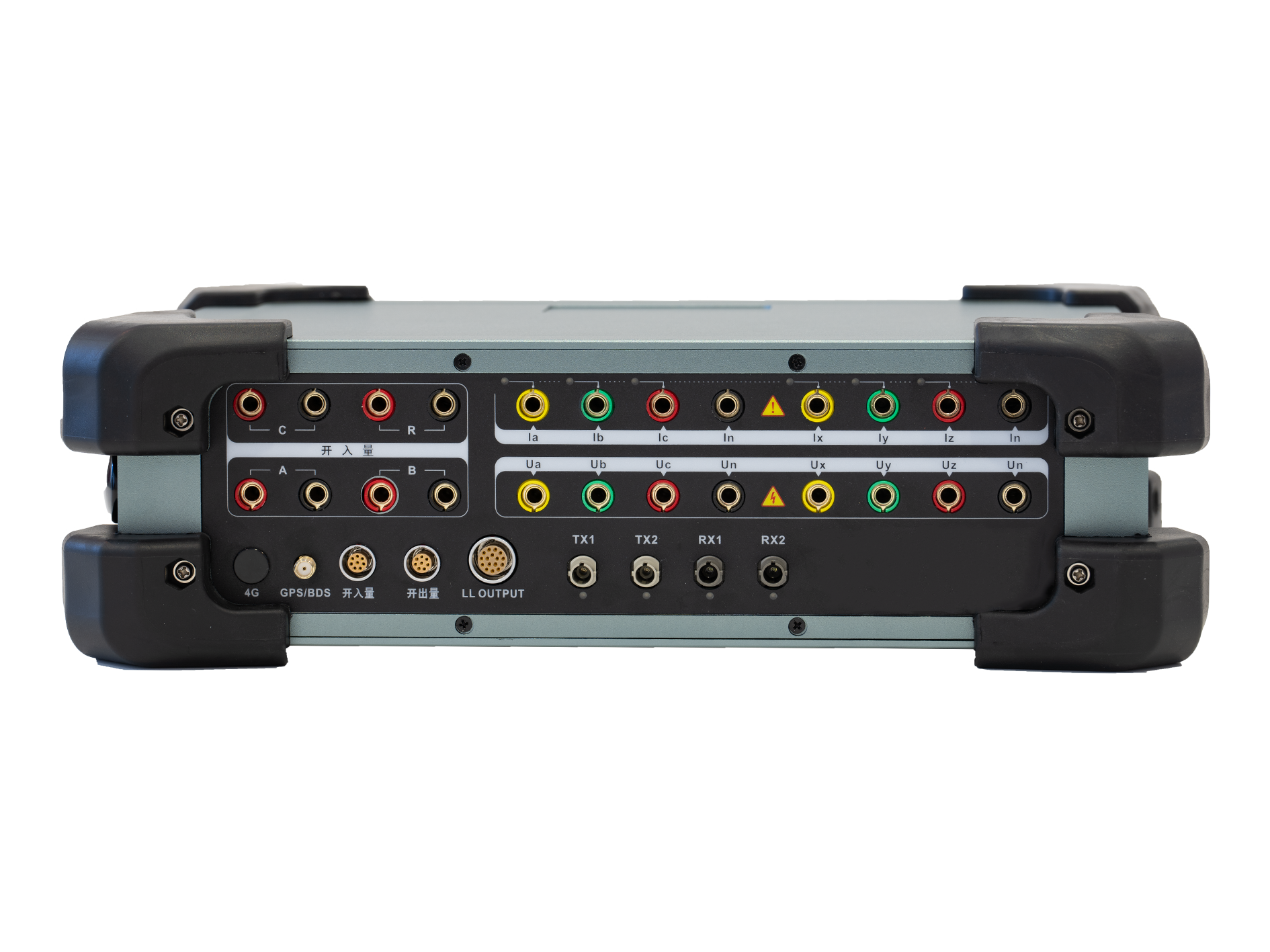

1. 主要硬件配置
六相电压源、六相电流源、八路电压小信号、两路电口FT3、八对开入量、四对开出量。
2. 主要技术参数
供电电源 | 交流适配器供电 | 220V±20%（47～63Hz） |
电压源 | 交流电压范围 | 6×（0～264）V |
交流电压准确度 | 输出小于2V时，误差小于1mV； 2V至量程，相对误差小于0.05%； | |
分辨率 | 1mV | |
输出功率 | ≥40VA/相 | |
电流源 | 交流电流范围 | 6×（0～20）A |
交流电流准确度 | 0.5A以下，误差小于1mA； 0.5A至量程，相对误差小于0.05%； | |
分辨率 | 1mA | |
输出功率 | ≥120VA/相 | |
数字量接口 | 2路RS-485接口 物理层：符合EIA RS-485标准， 链路层：IEC60870-5-1 FT3格式 | |
小信号输出 | 8路小信号电压，输出范围：AC/DC ：0～10V 输出精度：≤1mV（0～2V）, ≤0.05%（2～10 V） | |
输出频率 | 范围：10～1000Hz ，分辨率：0.001 Hz； 误差：10 Hz＜f≤65 Hz，不超过±0.001 Hz ； 65 Hz＜f≤450 Hz，不超过±0.01 Hz； 450 Hz＜f≤1000 Hz，不超过±0.02Hz； | |
时间测量 | 测量范围：1ms~9999.999s； 测量误差： 1ms＜t≤1s 时，误差不超过±1ms； 1s＜t≤9999.999s 时，误差不超过±0.1%；防抖时间设置范围（软件设置）：0ms～20s； | |
开入量 | 数量8对；开入特性（0～250VDC）或空接点（自动识别） | |
开出量（软件控制） | 数量4对快速接点输出，各开出量输出不同步时间误差：≤0.1ms；直流容量：Vmax: 250VDC/Imax：0.3A； | |
对时方式 | GPS/北斗 | |
网口 | RJ45，1个 | |
串口 | RS232接口2个 | |
电池容量 | 175wh锂电池 | |
屏幕尺寸 | 10．1寸触摸屏 | |
尺寸 | 347mm*270mm*103mm(L×H×D) | |
重量 | ＜7.1kg | |
3. 主要功能
可对电磁式终端、电子式和数字式终端进行性能和功能的测试。
4. 主要技术特点
（1）模拟电压电流功能
提供6路电流6路电压，通过手动或自动控制，模拟多条线路的电压、电流采样信号，幅值、相位、频率可设置;可作为配电自动化终端供电电源。
（2）终端三遥测试功能
能够对配网自动化终端（FTU、DTU）等装置进行遥控、遥测、遥信测试。
（3）自动测试功能
能对配电终端的遥信、遥测和遥控进行自动化测试并生产测试报告，检验装置性能及功能是否符合要求，可以完成的项目包括：
1）电压基本误差、电流基本误差、功率基本误差、功率因数基本误差；
2）频率变化影响、谐波含量变化影响、功率因数变化影响、越限值影响、不平衡电流影响、电压变化影响、电流变化影响、交流电压死区测试；
3）遥信试验、遥信防抖、遥信风暴/雪崩、遥信分辨率试验；
4）遥控试验、条码扫描；
（4）传统保护测试功能。
1)过流保护检测功能
过流保护各段定值的校验测试。
2)重合闸及重合闸后加速功能测试
模拟重合成功、重合不成功过程，用于重合条件、后加速的测试，装置可对测试结果按照测试要求自动评估。
3)零序保护检测功能
零序保护各段定值的定点校验测试。
(5)FA逻辑测试功能
电压时间型：得电合闸失压分闸、X时间闭锁、残压闭锁、双侧有压闭锁
电压电流型：得电合闸失压分闸、X时间闭锁、残压闭锁、Y时限闭锁、闭锁分闸、两次失压分闸、双侧有压闭锁、一侧失压延时合闸
自适应型：长延时合闸、短延时合闸、X时间闭锁、残压闭锁、Y时限闭锁
(6)状态序列输出功能
程序可提供20个状态进行测试，所有状态均可由用户自由设置；各状态下的开出量的开合能自由控制，用于模拟保护出口接点的动作情况，尤其方便于故障录波器的独立调试；支持多次重复试验，记录多次结果的功能；支持阶梯变化；支持设置各自通道频率的线性变化。
(7)同步功能
具有北斗、GPS、IRIG-B等多种同步对时功能。
(8)无线控制功能
内置Wi-Fi接入功能，可实现用计算机通过无线网络控制测试仪。
